پروتکل OBD-II چیست؟ بررسی کامل استاندارد عیب‌یابی خودرو

پروتکل OBD-II (On-Board Diagnostics II) نسل دوم سیستم‌های عیب‌یابی داخلی خودرو است که برای پایش عملکرد موتور و سامانه‌های مرتبط با آلایندگی طراحی شده است. این استاندارد امکان دسترسی به اطلاعات فنی خودرو، خواندن کدهای خطا و بررسی داده‌های زنده عملکردی را فراهم می‌کند. امروزه تقریباً تمامی خودروهای تولیدی در جهان از این استاندارد یا نسخه‌های مبتنی بر آن استفاده می‌کنند.

تاریخچه شکل‌گیری OBD-II

نخستین نسل سیستم عیب‌یابی داخلی خودرو با نام OBD-I در دهه ۱۹۸۰ معرفی شد. این سیستم‌ها محدود و غیر استاندارد بودند و هر خودروساز ساختار ارتباطی خاص خود را داشت. در نتیجه، ابزارهای عیب‌یابی برای هر برند متفاوت بودند و هماهنگی مشخصی وجود نداشت.

در سال ۱۹۹۶، سازمان منابع هوای کالیفرنیا (CARB) استاندارد OBD-II را اجباری کرد. این استاندارد با هدف کاهش آلایندگی، ایجاد یک ساختار مشترک برای گزارش خطاها و تسهیل فرآیند تعمیرات توسعه یافت. به مرور زمان، این استاندارد در اروپا (EOBD) و سایر کشورها نیز اجرایی شد.

اهداف اصلی OBD-II

استاندارد OBD-II با چند هدف کلیدی طراحی شده است:

• نظارت مداوم بر عملکرد سیستم‌های مرتبط با آلایندگی
• ثبت و ذخیره‌سازی خطاهای عملکردی
• ارائه کدهای خطای استاندارد (DTC)
• فراهم کردن امکان دسترسی عمومی به اطلاعات پایه عیب‌یابی

این ویژگی‌ها باعث شد فرآیند تعمیرات دقیق‌تر، سریع‌تر و قابل اطمینان‌تر شود.

ساختار فنی سیستم OBD-II

سیستم OBD-II از سه بخش اصلی تشکیل شده است:

1. واحد کنترل الکترونیکی (ECU)

ECU داده‌های دریافتی از سنسورها را پردازش می‌کند و در صورت مشاهده عملکرد غیرعادی، کد خطا ثبت می‌کند.

2. سنسورها و عملگرها

اطلاعاتی مانند نسبت سوخت و هوا، دمای موتور، فشار منیفولد، سرعت خودرو و میزان اکسیژن خروجی توسط سنسورها اندازه‌گیری می‌شود.

3. درگاه ارتباطی 16 پین

تمام خودروهای مجهز به OBD-II دارای یک کانکتور استاندارد 16 پین هستند که معمولاً زیر داشبورد قرار دارد. این پورت امکان اتصال ابزار عیب‌یابی را فراهم می‌کند.

کدهای خطا (DTC) در OBD-II

یکی از مهم‌ترین ویژگی‌های OBD-II استفاده از کدهای خطای استاندارد است. این کدها ساختار ثابتی دارند:

مثال: P0301

ساختار کد به این صورت است:

• حرف اول: نوع سیستم
  • P: پیشرانه (Powertrain)
  • B: بدنه (Body)
  • C: شاسی (Chassis)
  • U: شبکه ارتباطی (Network)
• عدد اول:
  • 0: استاندارد عمومی
  • 1: اختصاصی سازنده
• سه رقم بعدی: نوع خطای مشخص

برای نمونه، کد P0301 به معنای احتراق ناقص در سیلندر شماره 1 است.

داده‌های زنده (Live Data)

علاوه بر کدهای خطا، OBD-II امکان مشاهده داده‌های زنده را فراهم می‌کند. این داده‌ها شامل موارد زیر هستند:

• دور موتور (RPM)
• دمای مایع خنک‌کننده
• فشار هوای ورودی
• میزان اکسیژن خروجی
• وضعیت دریچه گاز

تحلیل داده‌های زنده به تشخیص دقیق‌تر مشکلات کمک می‌کند، به‌ویژه در مواردی که هنوز کد خطا ثبت نشده است.

پروتکل‌های ارتباطی در OBD-II

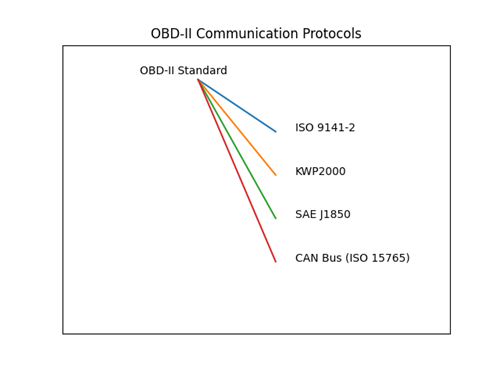

اگرچه کانکتور OBD-II استاندارد است، اما پروتکل‌های ارتباطی داخلی می‌توانند متفاوت باشند. مهم‌ترین پروتکل‌ها عبارت‌اند از:

• ISO 9141-2
• ISO 14230 (KWP2000)
• SAE J1850 PWM
• SAE J1850 VPW
• ISO 15765 (CAN Bus)

در خودروهای جدید، پروتکل CAN Bus به استاندارد غالب تبدیل شده است، زیرا سرعت بالاتر و پایداری بیشتری دارد.

تفاوت OBD-I و OBD-II

ویژگی‌های OBD-II نسبت به نسل اول شامل موارد زیر است:

• استانداردسازی کدهای خطا
• کانکتور یکپارچه
• دسترسی گسترده‌تر به داده‌ها
• پایش دقیق‌تر آلایندگی
• امکان تست سیستم‌های خاص مانند کاتالیزور و سنسور اکسیژن

این تفاوت‌ها باعث شد OBD-II به یک زبان مشترک جهانی در صنعت خودرو تبدیل شود.

کاربردهای عملی OBD-II

کاربردهای این استاندارد فقط به تعمیرگاه محدود نمی‌شود. امروزه از OBD-II در زمینه‌های زیر نیز استفاده می‌شود:

• پایش مصرف سوخت
• مدیریت ناوگان حمل‌ونقل
• بررسی سلامت خودرو پیش از خرید
• توسعه نرم‌افزارهای تحلیل عملکرد موتور
• تحقیقات مهندسی خودرو

دسترسی به اطلاعات استاندارد، امکان تحلیل داده‌ها را برای طیف وسیعی از کاربران فراهم کرده است.

ارتباط OBD-II با فرآیند عیب‌یابی

در فرآیند عیب‌یابی، ابزارهای خواندن کد خطا به پورت OBD-II متصل می‌شوند و اطلاعات ثبت‌شده در ECU را بازیابی می‌کنند. این ابزارها که در بازار با عنوان دستگاه دیاگ شناخته می‌شوند، بسته به نوع خود می‌توانند امکاناتی مانند خواندن و پاک کردن خطا، مشاهده داده‌های زنده و انجام تست‌های عملکردی را ارائه دهند.

با این حال، درک صحیح ساختار کدها و تفسیر دقیق داده‌ها نیازمند دانش فنی است؛ زیرا یک کد خطا لزوماً به معنای خرابی مستقیم همان قطعه نیست و ممکن است ناشی از اختلال در بخش دیگری از سیستم باشد.

محدودیت‌های OBD-II

با وجود مزایای گسترده، این استاندارد محدودیت‌هایی نیز دارد:

• دسترسی محدود به برخی داده‌های اختصاصی سازندگان
• تفاوت در امکانات بین خودروهای مختلف
• نیاز به ابزار سازگار با پروتکل ارتباطی خودرو

همچنین برخی خودروسازان داده‌های پیشرفته را فقط از طریق ابزارهای تخصصی خود ارائه می‌دهند.

آینده سیستم‌های عیب‌یابی

با پیشرفت خودروهای هیبریدی و برقی، سیستم‌های عیب‌یابی نیز در حال توسعه هستند. استانداردهای جدید مبتنی بر ارتباطات شبکه‌ای پیشرفته و انتقال داده از راه دور (Telematics) در حال گسترش‌اند. انتظار می‌رود در آینده، بخش زیادی از عیب‌یابی‌ها به‌صورت آنلاین و از طریق اتصال اینترنتی انجام شود.

با این حال، OBD-II همچنان پایه اصلی ارتباط تشخیصی در خودروهای امروزی محسوب می‌شود و نقش مهمی در استانداردسازی فرآیندهای تعمیر و نگهداری ایفا می‌کند.
