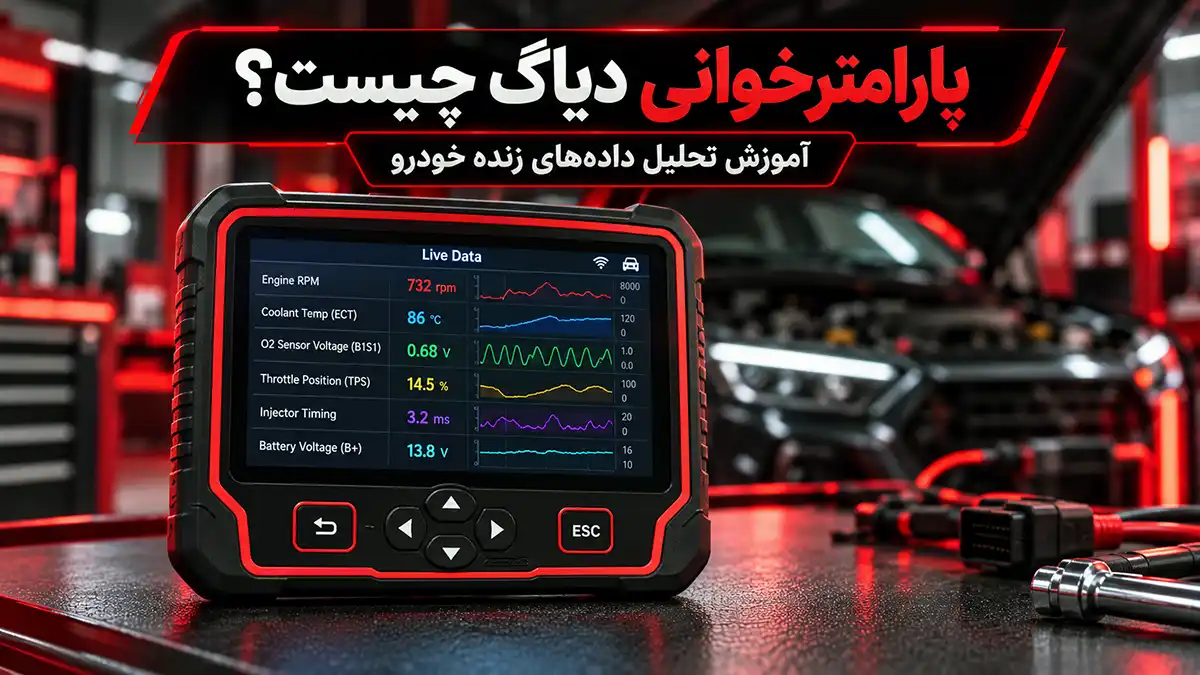

پارامترخوانی دیاگ چیست؟ آموزش تحلیل داده‌های زنده خودرو
گاهی یک خودرو دچار ریپ زدن، افزایش مصرف سوخت یا نوسان دور موتور می‌شود، اما با اتصال دستگاه دیاگ هیچ کد خطایی در حافظه ECU مشاهده نمی‌کنید. آیا این موضوع به معنای سالم بودن تمام بخش‌های خودرو است؟ قطعاً نه!
بسیاری از مشکلات خودرو پیش از آنکه باعث ثبت خطا شوند، تغییراتی در عملکرد سنسورها و اطلاعات پردازش‌شده توسط ECU ایجاد می‌کنند. اینجاست که پارامترخوانی دیاگ به یکی از مهم‌ترین ابزارهای عیب‌یابی تبدیل می‌شود.
با استفاده از این قابلیت می‌توان عملکرد بخش‌های مختلف خودرو را در شرایط واقعی بررسی کرد و به‌جای تعویض قطعات بر اساس حدس، تصمیم دقیق‌تری گرفت.
در ادامه با مفهوم پارامترخوانی، اطلاعات مهم قابل مشاهده و روش صحیح تحلیل داده‌های زنده آشنا می‌شویم.
پارامترخوانی دیاگ چیست و چه کاربردی دارد؟
پارامترخوانی یا Live Data قابلیتی در دستگاه‌های عیب‌یاب است که امکان مشاهده اطلاعات جاری سیستم‌های الکترونیکی خودرو را فراهم می‌کند.
ECU برای مدیریت عملکرد موتور و سایر بخش‌ها، دائماً اطلاعات مختلفی را دریافت و پردازش می‌کند. بخشی از این اطلاعات مربوط به سیگنال سنسورهاست و بخش دیگری شامل مقادیر محاسبه‌شده یا فرمان‌های کنترلی ECU می‌شود.
دستگاه دیاگ با برقراری ارتباط با واحد کنترل، مقادیر قابل دسترس را دریافت کرده و در قالب عدد، وضعیت یا نمودار نمایش می‌دهد.
برای مثال، هنگام روشن بودن موتور می‌توان تغییرات دمای آب، دور موتور، فشار هوای ورودی و وضعیت دریچه گاز را مشاهده کرد.
اما نکته مهم این است که پارامترخوانی فقط مشاهده چند عدد نیست؛ ارزش واقعی آن در تفسیر ارتباط بین این اطلاعات است.
تفاوت خطاخوانی و پارامترخوانی خودرو چیست؟
یکی از اشتباهات رایج، اکتفا کردن به کدهای خطای ثبت‌شده در ECU است.
وقتی دستگاه دیاگ یک کد خطا نمایش می‌دهد، یعنی سیستم کنترل خودرو تحت شرایط مشخصی یک وضعیت غیرعادی را تشخیص داده است؛ اما همه مشکلات مکانیکی یا الکترونیکی الزاماً باعث ثبت خطا نمی‌شوند.
به‌عنوان مثال، ممکن است یک سنسور همچنان سیگنالی در محدوده قابل قبول ارسال کند، اما اطلاعات آن با شرایط واقعی عملکرد موتور هماهنگ نباشد.
در چنین وضعیتی، پارامترخوانی کمک می‌کند رفتار سیستم را دقیق‌تر بررسی کنیم.
| خطاخوانی | پارامترخوانی |
| مشاهده خطاهای شناسایی و ثبت‌شده | بررسی اطلاعات جاری ECU |
| ارائه کدهای عیب‌یابی | نمایش مقادیر و وضعیت عملکرد |
| کمک به شناسایی محدوده مشکل | کمک به تحلیل علت احتمالی مشکل |
| وابسته به منطق تشخیص خطای ECU | قابل استفاده حتی بدون ثبت کد خطا |
این دو قابلیت مکمل یکدیگر هستند و در عیب‌یابی اصولی بهتر است در کنار هم استفاده شوند.
مهم‌ترین پارامترهای دیاگ برای عیب‌یابی موتور
دستگاه‌های عیب‌یاب بسته به نوع خودرو و ECU، اطلاعات متفاوتی نمایش می‌دهند. بااین‌حال، تعدادی از پارامترها در بررسی عملکرد موتور کاربرد بیشتری دارند.
۱. دور موتور (Engine RPM)
این پارامتر تعداد دورهای موتور در دقیقه را نشان می‌دهد.
بررسی تغییرات دور موتور در وضعیت دور آرام، هنگام افزایش گاز یا در شرایط ایجاد ایراد، می‌تواند به تشخیص نوسانات عملکرد موتور کمک کند.
البته مقدار استاندارد دور آرام در خودروهای مختلف یکسان نیست و باید با مشخصات همان موتور مقایسه شود.
۲. دمای مایع خنک‌کننده (ECT)
اطلاعات سنسور دمای آب نقش مهمی در تصمیم‌گیری ECU برای تنظیم سوخت، عملکرد فن و برخی فرایندهای کنترلی دارد.
برای بررسی این پارامتر می‌توان دمای گزارش‌شده در زمان سرد بودن موتور را با دمای محیط مقایسه کرد.
اگر خودرو مدت کافی خاموش بوده و موتور کاملاً سرد شده باشد، اختلاف غیرعادی بین این مقادیر می‌تواند نشانه‌ای برای بررسی سنسور، سیم‌کشی یا مدار مربوط باشد.
۳. فشار منیفولد و میزان هوای ورودی (MAP / MAF)
ECU برای تعیین میزان سوخت مورد نیاز موتور باید از وضعیت هوای ورودی اطلاع داشته باشد.
در خودروهای مجهز به سنسور MAP، فشار منیفولد یکی از اطلاعات مهم برای محاسبه بار موتور است. در خودروهای دارای سنسور MAF نیز میزان جریان هوای ورودی اندازه‌گیری می‌شود.
بررسی رفتار این پارامترها در دور آرام و هنگام تغییر دور موتور می‌تواند در تشخیص مشکلات احتمالی مسیر هوا، نشتی یا اختلال در اندازه‌گیری هوای ورودی مفید باشد.
۴. موقعیت دریچه گاز (Throttle Position)
این پارامتر وضعیت بازشدگی دریچه گاز را نمایش می‌دهد.
هنگام تغییر وضعیت پدال گاز، مقدار گزارش‌شده نیز باید متناسب با طراحی سیستم تغییر کند.
تغییرات نامنظم، قطع شدن لحظه‌ای اطلاعات یا ناسازگاری بین پارامترهای مرتبط، می‌تواند دلیل مناسبی برای بررسی بیشتر سیستم دریچه گاز باشد.
توجه داشته باشید که در برخی خودروها مقدار نمایش‌داده‌شده در حالت دور آرام الزاماً صفر درصد نیست.
۵. سنسور اکسیژن و اصلاح سوخت
یکی از بخش‌های مهم در تحلیل داده‌های زنده، بررسی وضعیت کنترل مخلوط سوخت و هواست.
در سیستم‌هایی که از سنسور اکسیژن باریک‌باند استفاده می‌کنند، بررسی تغییرات سیگنال آن در شرایط مناسب می‌تواند اطلاعات مفیدی درباره عملکرد سیستم کنترل سوخت ارائه دهد.
همچنین پارامترهای اصلاح سوخت کوتاه‌مدت و بلندمدت، در خودروهایی که از آن‌ها پشتیبانی می‌کنند، نشان می‌دهند ECU چگونه میزان سوخت را نسبت به محاسبات اولیه اصلاح می‌کند.
باید توجه داشت که روش تفسیر سیگنال سنسورهای اکسیژن باریک‌باند و پهن‌باند یکسان نیست و مقادیر باید با توجه به نوع سیستم بررسی شوند.
آموزش پارامترخوانی با دستگاه دیاگ به روش اصولی
برای استفاده صحیح از داده‌های زنده بهتر است مراحل عیب‌یابی را به ترتیب مشخصی انجام دهید.
مرحله اول: شرایط بروز ایراد را مشخص کنید
قبل از اتصال دستگاه، از مالک خودرو درباره زمان و وضعیت بروز مشکل سؤال کنید.
آیا خودرو هنگام سرد بودن موتور بد کار می‌کند؟ مشکل فقط در دور آرام اتفاق می‌افتد؟ هنگام شتاب‌گیری ایجاد می‌شود یا بعد از گرم شدن موتور؟
پاسخ این سؤال‌ها مشخص می‌کند کدام پارامترها باید بررسی شوند.
مرحله دوم: اتصال دستگاه و انتخاب سیستم
دستگاه دیاگ را به کانکتور عیب‌یابی خودرو متصل کنید.

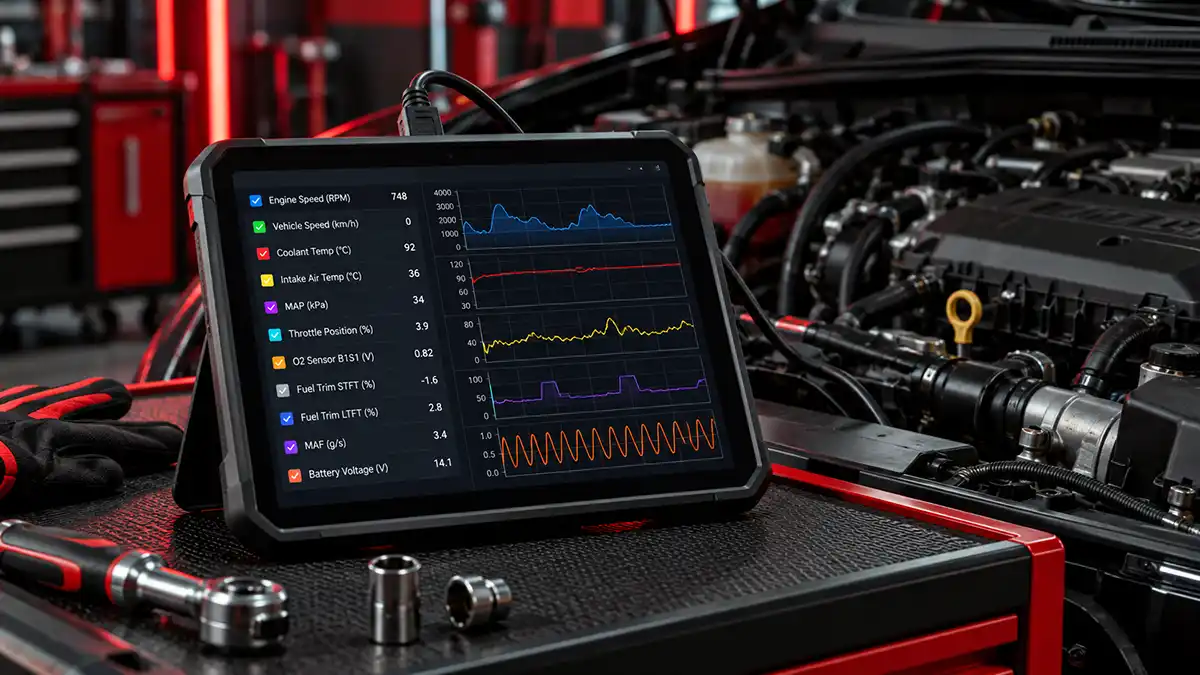

سپس با انتخاب خودرو و واحد کنترل مورد نظر، وارد بخش نمایش پارامترها شوید. این قسمت ممکن است در دستگاه‌های مختلف با عنوان Live Data، Data Stream یا پارامترها مشخص شده باشد.
بسته به نوع بررسی، بعضی داده‌ها با سوئیچ باز و موتور خاموش و برخی هنگام روشن بودن موتور قابل ارزیابی هستند.
برای آشنایی بیشتر با روش ارتباط دستگاه عیب‌یاب با خودرو می‌توانید مقاله پروتکل OBD-II چیست؟ را مطالعه کنید.
مرحله سوم: پارامترهای مرتبط را هم‌زمان بررسی کنید
یکی از اصول مهم در تحلیل داده‌ها این است که به یک پارامتر اکتفا نکنید.
برای مثال، هنگام بررسی مشکل افزایش مصرف سوخت، مشاهده مقدار سنسور اکسیژن به‌تنهایی کافی نیست.
بهتر است هم‌زمان اطلاعات دمای موتور، فشار یا جریان هوای ورودی، وضعیت اصلاح سوخت و سایر پارامترهای مرتبط نیز بررسی شوند.
گاهی علت تغییر یک پارامتر، خرابی همان سنسور نیست؛ بلکه آن سنسور تغییرات ناشی از مشکل دیگری را گزارش می‌کند.
مرحله چهارم: رفتار پارامترها را در شرایط مختلف مقایسه کنید
مقادیر پارامترها ثابت نیستند و با تغییر شرایط کارکرد موتور تغییر می‌کنند.
بنابراین، بررسی اطلاعات در حالت سرد، گرم، دور آرام و هنگام تغییر بار موتور می‌تواند تصویر کامل‌تری از عملکرد سیستم ارائه دهد.
در صورت پشتیبانی دستگاه، ثبت نمودار یا ذخیره داده‌ها کمک می‌کند تغییرات لحظه‌ای را با دقت بیشتری بررسی کنید.
در نهایت باید مقادیر مشاهده‌شده با مشخصات فنی همان خودرو و شرایط آزمون مطابقت داده شوند.
مثال کاربردی: عیب‌یابی نوسان دور موتور با پارامترخوانی
فرض کنید خودرویی به تعمیرگاه مراجعه کرده و مالک از نوسان دور موتور در حالت توقف شکایت دارد، اما خطای مشخصی در حافظه ECU ثبت نشده است.
در چنین شرایطی، به‌جای تعویض مستقیم استپر موتور، سنسور دریچه گاز یا سایر قطعات، می‌توان ابتدا اطلاعات زیر را بررسی کرد:
- دور موتور و نحوه تغییر آن
- وضعیت دریچه گاز
- فشار منیفولد یا جریان هوای ورودی
- دمای مایع خنک‌کننده
- پارامترهای اصلاح سوخت، در صورت پشتیبانی ECU
به‌عنوان مثال، اگر در زمان نوسان دور موتور، اصلاح سوخت به‌طور غیرعادی به سمت مثبت حرکت کند و هم‌زمان اطلاعات هوای ورودی نیز رفتار نامناسبی داشته باشند، بررسی نشتی هوا یا مشکلات احتمالی سوخت‌رسانی می‌تواند یکی از مسیرهای منطقی عیب‌یابی باشد.
البته این وضعیت به‌تنهایی اثبات‌کننده وجود نشتی نیست. تعمیرکار باید با بررسی شیلنگ‌ها، اتصالات، فشار سوخت یا انجام آزمون‌های تکمیلی، علت اصلی را مشخص کند.
این مثال نشان می‌دهد پارامترخوانی به تعمیرکار کمک می‌کند مسیر عیب‌یابی را هدفمند کند، نه اینکه صرفاً بر اساس یک عدد حکم به خرابی قطعه بدهد.
اشتباهات رایج هنگام تحلیل پارامترهای خودرو
حتی تعمیرکاران باتجربه نیز ممکن است در تفسیر اطلاعات دستگاه دیاگ دچار خطا شوند.
چند اشتباه رایج عبارت‌اند از:
- مقایسه اعداد خودروهای متفاوت: مقدار طبیعی یک پارامتر ممکن است با توجه به نوع موتور، ECU و شرایط عملکرد متفاوت باشد.
- بررسی یک سنسور بدون توجه به سایر اطلاعات: پارامترها اغلب به یکدیگر وابسته‌اند و باید ارتباط آن‌ها بررسی شود.
- نادیده گرفتن دمای موتور و شرایط آزمون: مقادیر زمان سرد بودن موتور ممکن است با مقادیر حالت گرم تفاوت زیادی داشته باشند.
- تعویض قطعه فقط بر اساس داده دیاگ: برای تشخیص نهایی ممکن است اندازه‌گیری مستقیم، بررسی سیم‌کشی یا آزمایش مکانیکی نیز ضروری باشد.
همچنین استفاده از مقدار مرجع بدون شناخت واحد اندازه‌گیری و نحوه نمایش آن در نرم‌افزار می‌تواند نتیجه عیب‌یابی را تغییر دهد.
کیفیت دستگاه دیاگ چه تأثیری بر پارامترخوانی دارد؟
یکی از معیارهای مهم هنگام بررسی داده‌های زنده، کیفیت ارتباط دستگاه عیب‌یاب با ECU و نحوه نمایش اطلاعات است.
یک دستگاه مناسب باید بتواند پارامترهای پشتیبانی‌شده را با واحد صحیح و نرخ به‌روزرسانی مناسب نمایش دهد.
همچنین پوشش نرم‌افزاری دستگاه اهمیت زیادی دارد؛ زیرا ممکن است یک ابزار فقط اطلاعات عمومی موتور را نمایش دهد، اما دستگاه دیگری به پارامترهای اختصاصی سیستم‌های بیشتری دسترسی داشته باشد.
البته دستگاه دیاگ اطلاعات موجود در ECU را می‌خواند و نمی‌تواند به‌تنهایی صحت عملکرد سنسور یا سلامت سیستم را تضمین کند.
بنابراین، هنگام انتخاب ابزار عیب‌یابی بهتر است علاوه بر سرعت و کیفیت نمایشگر، به پوشش خودروها، امکانات نرم‌افزاری و قابلیت مشاهده یا ثبت داده‌های زنده نیز توجه شود.
اگر قصد بررسی مدل‌های مختلف را دارید، می‌توانید از بخش دستگاه های دیاگ مشخصات محصولات موجود را مشاهده کنید.
سؤالات متداول درباره پارامترخوانی دیاگ
آیا با پارامترخوانی می‌توان خرابی سنسور را تشخیص داد؟
پارامترخوانی می‌تواند نشانه‌های عملکرد غیرعادی سنسور یا سیستم مرتبط را مشخص کند، اما برای تشخیص قطعی خرابی قطعه ممکن است آزمایش‌های تکمیلی لازم باشد.
آیا تمام دستگاه‌های دیاگ پارامترهای یکسانی نمایش می‌دهند؟
خیر. تعداد و نوع پارامترهای قابل مشاهده به مدل خودرو، ECU، سطح دسترسی نرم‌افزار و امکانات دستگاه عیب‌یاب بستگی دارد.
آیا هنگام پارامترخوانی موتور باید روشن باشد؟
بستگی به پارامتر مورد بررسی دارد. برخی اطلاعات با سوئیچ باز و موتور خاموش قابل مشاهده هستند، اما برای تحلیل بسیاری از پارامترهای عملکردی موتور باید آن را در شرایط مشخص روشن و بررسی کرد.
جمع‌بندی
پارامترخوانی یکی از کاربردی‌ترین قابلیت‌های دستگاه دیاگ در عیب‌یابی خودرو است؛ اما مهارت اصلی تعمیرکار، خواندن عددهای روی نمایشگر نیست، بلکه درک ارتباط پارامترها با عملکرد واقعی موتور است.
با بررسی هم‌زمان اطلاعات مرتبط، مقایسه داده‌ها در شرایط مختلف و استفاده از روش‌های تکمیلی عیب‌یابی، می‌توان احتمال تشخیص اشتباه و تعویض غیرضروری قطعات را کاهش داد.
در نهایت، ترکیب دانش فنی تعمیرکار با یک دستگاه عیب‌یاب مناسب، مسیر تشخیص ایرادات خودرو را دقیق‌تر و هدفمندتر می‌کند.
